cadwork V30

1.五金件框前缀

Cadwork V29可在视图界面导出料单时，对产品清单/料单导出时添加前缀，自V30开始，前缀添加功能同样适用于五金件框。比如下图两个区域有五金件柱支脚(红色区域及蓝色区域)，按照之前的方法，需要通过不同的生产编号来区分这两个区域的五金件支脚，比如红色区域支脚编号1001，蓝色区域支脚编号2001，2002，2003。在V30里可以用添加前缀来解决这一问题。

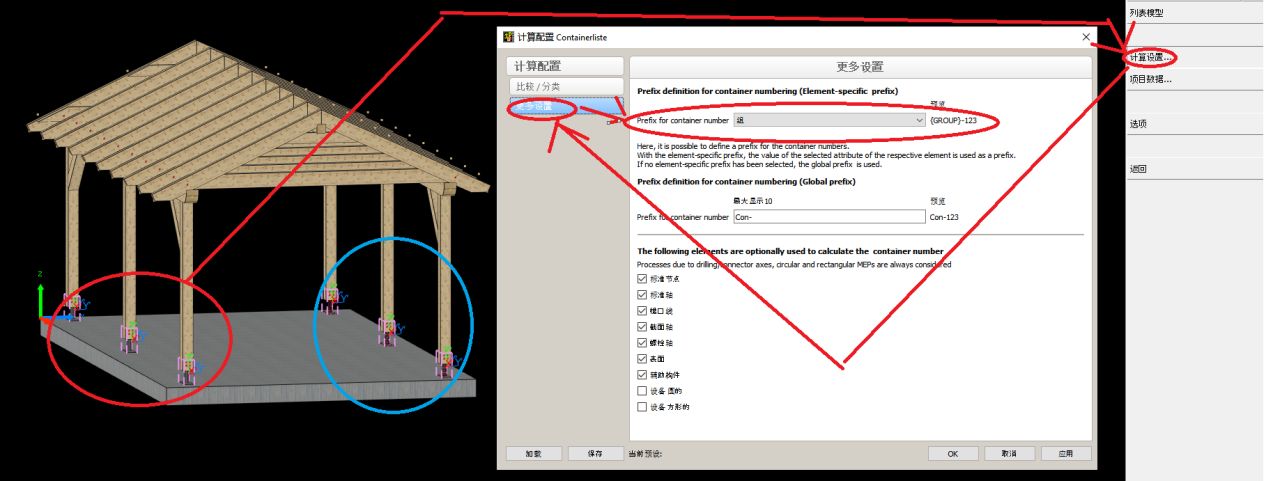

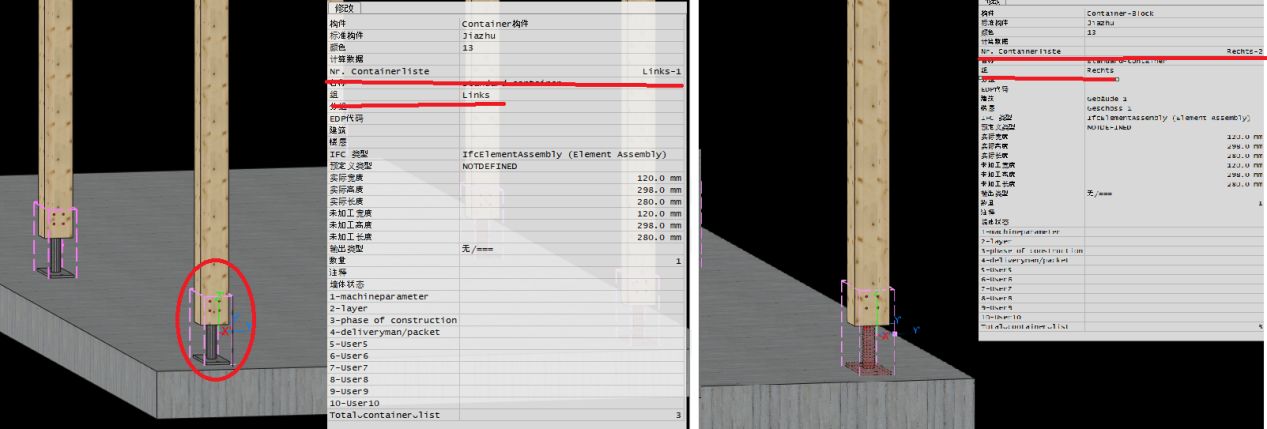

如下图中，若想对车棚左右两侧的五金件框分别命名，则可先选中红色左侧所有五金件框，将其“组”属性设置为Links左，然后选中蓝色右侧所有五金件框，将其“组”属性设置为Rechts右。

将两组五金件框都选中后，在“输出”-“清单”-“五金件清单”(V30新增)-“计算配置”-“更多选项”中，将五金件框前缀设置为“组”，那么之前设置好的左Links右Rechts属性会作为前缀自动挂到五金件框的编号中。左侧相同的五金件框编号均为Links-1，右侧相同五金件框编号均为Rechts-2。

在五金件框更多选项设置中，也可以对五金件框的前缀做任意修，或者选择“组”以外的“建筑”，“楼层”，“构件名称”等任何方便的属性，作为五金件框的前缀。

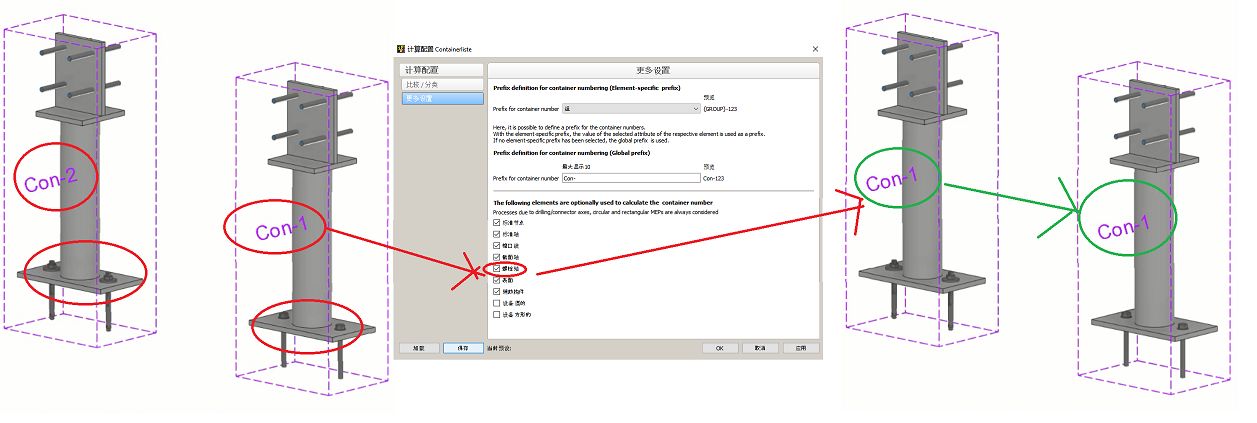

此外，如下图大体形状一样，只有局部细节不一致的五金件，可通过对五金件编号计算标准的设置，让局部细节不一样的五金件，有不同的五金件框编号或者相同的，V30新版本在这方面提供了更多的编号标准设置选项，供用户方便地选择。

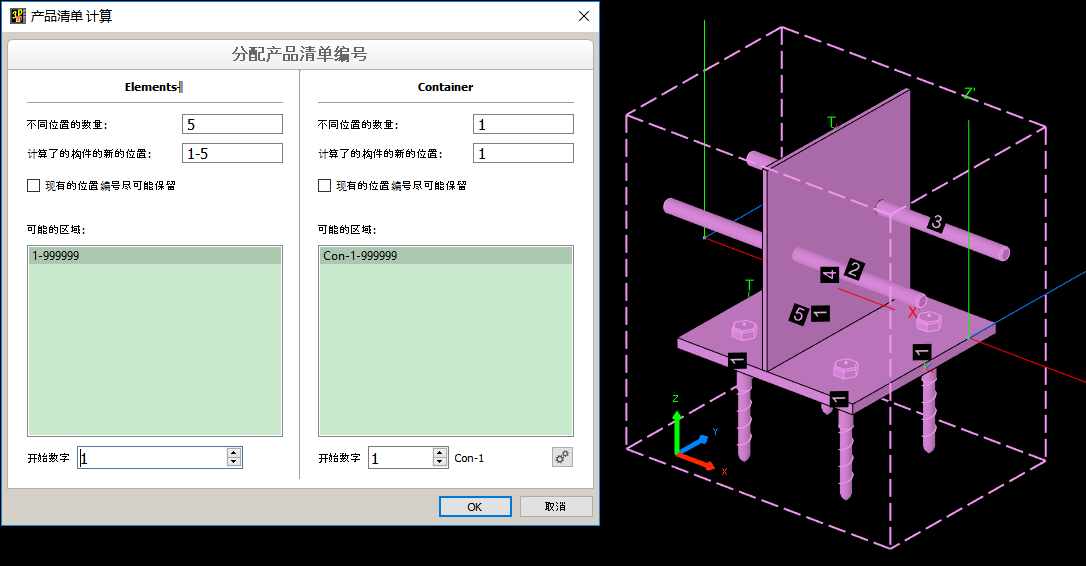

除了五金件框单独编号，生产清单编号功能在V30里可让五金件框同五金件内部构件的关系有直观的显示，而这是几年前许多设计师要求的，但是只能通过手动方式分步完成的，步骤繁琐不便于记忆。如下图所示，V30新版本将五金件与五金件框全部选中后计算产品清单，会出现两个对话框。计算结束后，五金件内部子构件及整个五金件框，都会有编号表述。

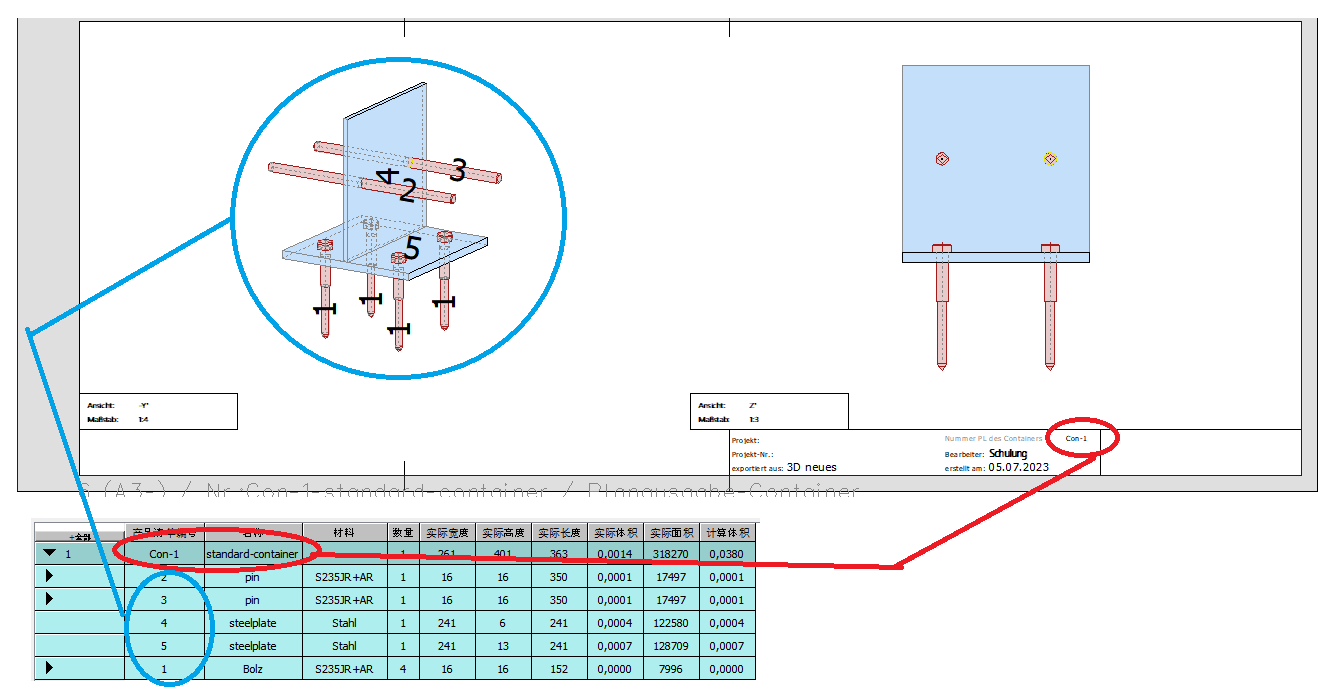

从下图可以看出，料单里能清晰地看出每个五金件框包含哪些子部件，每个图纸上会自动挂载五金件框的名称，这样料单里每个五金件框子部件就可以同图纸上的子部件一一对应起来，对于五金件这块外协加工的企业，这提供了很大的便利性。不论是生产还是五金件最后组装，交给木结构厂，都十分方便。

2.端型榫眼非对称余量

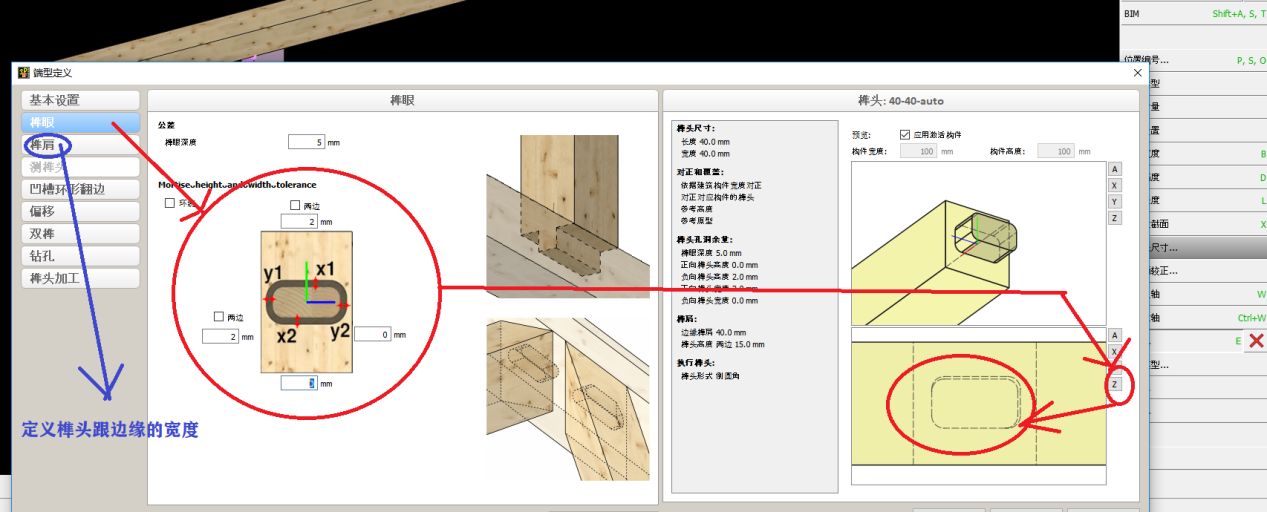

自V30开始，除了对榫头距木构件边缘余量的定义(下图蓝色圆圈内)，还可以对榫眼余量进行定义(下图红色圆圈内)。这个功能非常使用，因为有些设计师希望榫眼的宽度较榫头宽度多出2mm的余量。之前的余量定义为榫头的深度方向，V30的新功能可以跟修改榫头一样，在上下左右四个方向上，便捷地非对称地定义榫眼余量宽度。并在定义的过程中同步查看修改效果。

查看模式下，V30非对称榫眼余量添加效果图。注意，为节省算力，榫眼只有在查看模式下才能看到。

3.F1-F12功能键 F1-F12 keys

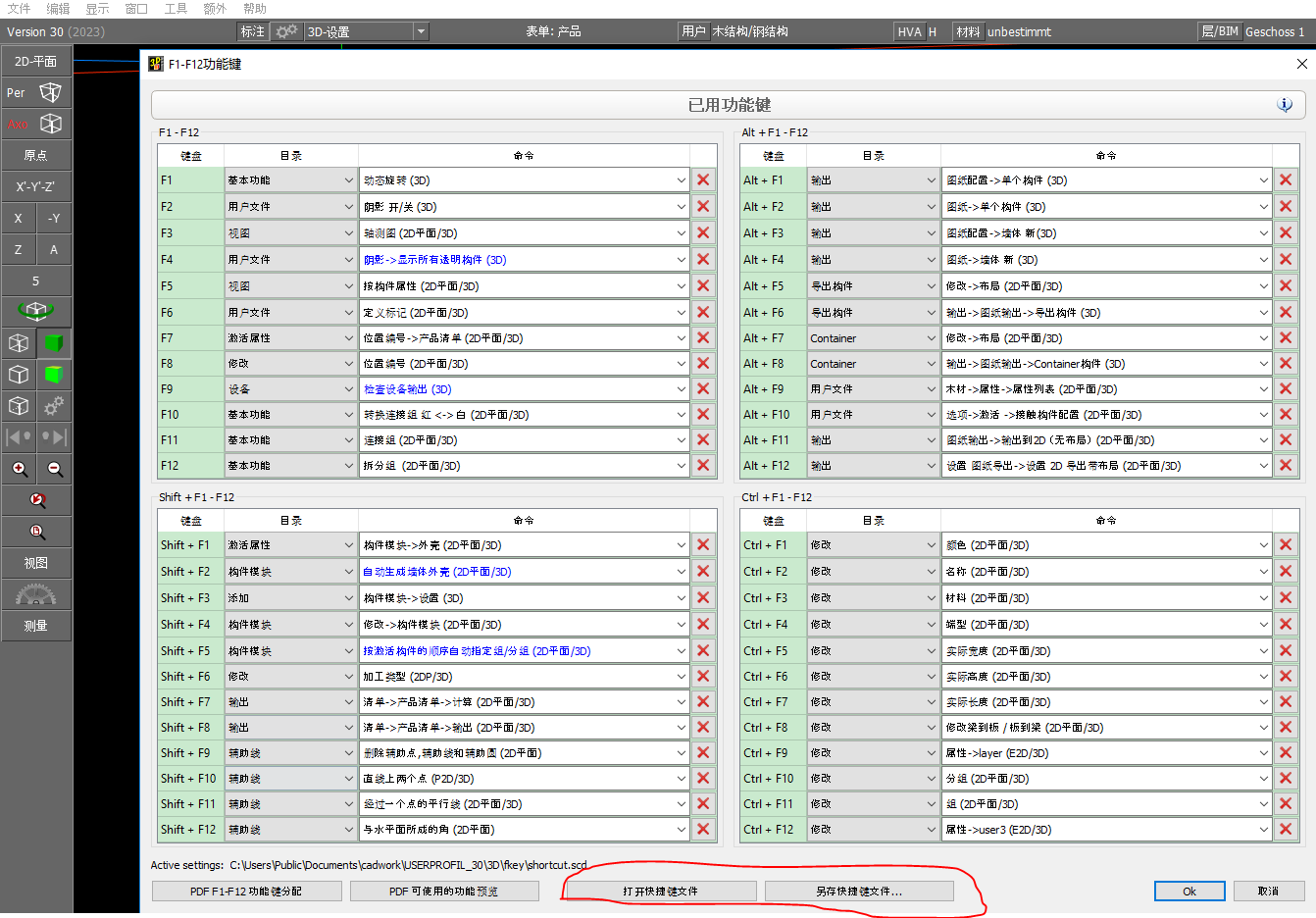

cadwork为用户提供了数量繁多的F1-F12组合快捷键功能设置。而每个设计师往往有自己的使用偏好，从V30开始，F1-F12快捷键设置可被保存成文件，或者从文件中被调用出来，这样每个设计师可方便地调用自己的组合快捷键设置。

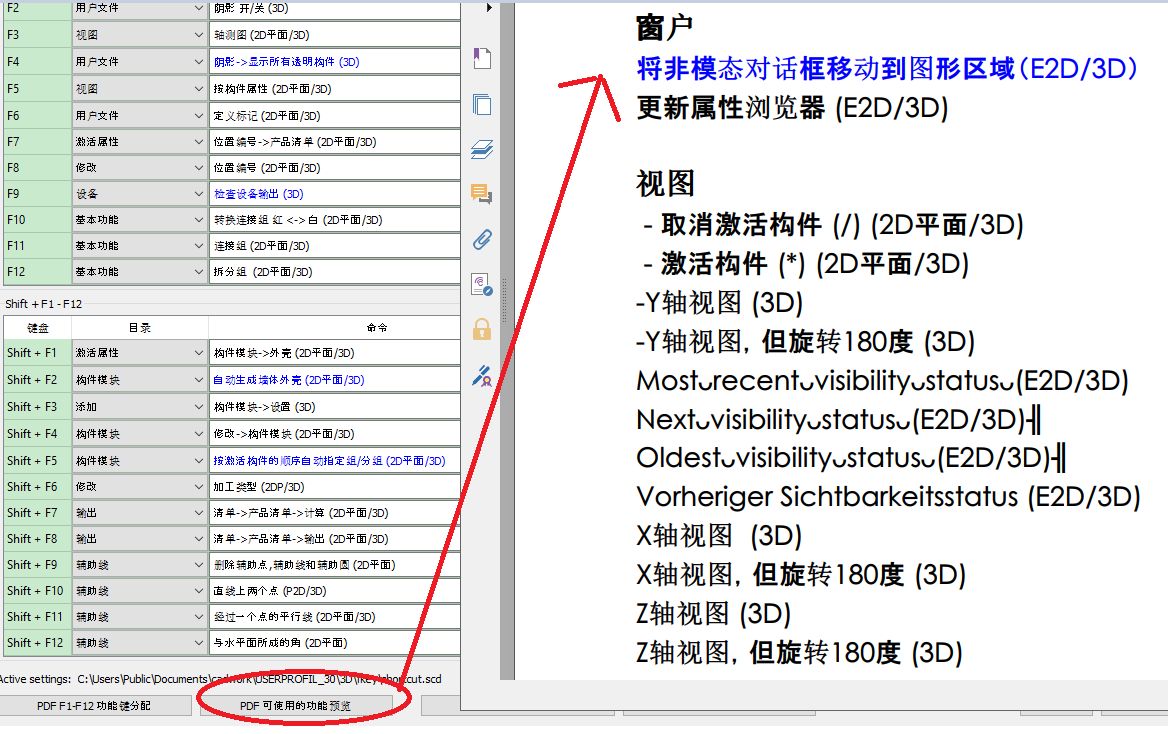

组合键选项内容上，系统增加了如“点云”系列，2D标注，测距仪以及绘图层移动(用组合键将如碰撞检测这样的不在屏幕中央的窗口重新移动到屏幕中央)等指令。若想了解所有可以用组合快捷键替换的指令，可点击下图的按钮，调出所有可替换指令汇总PDF。

PDF包括F1-F12组合快捷键窗口里的指令分黑色及蓝色两种颜色。其中黑色指令在菜单里可被调用，通过F1-F12组合快捷键可更快地调用。蓝色指令不可以在菜单选项中调用，只可通过F1-F12组合快捷键被调用。

4.清单计算/导出

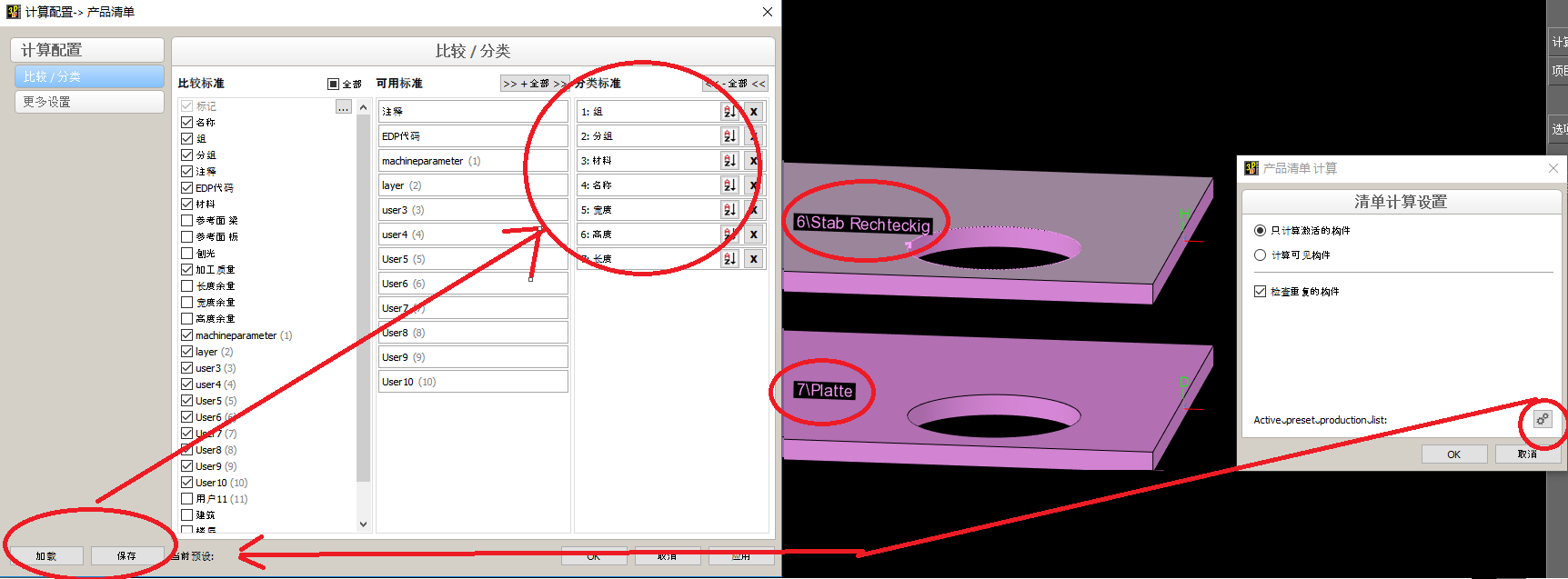

如果两个构件的外形尺寸一样，但是一个是梁(如下图上面的梁)，另一个是板(如下图下面的板)，在计算产品清单时，在V30里会得到两个不一样的数字。此外在产品清单计算时，可通过齿轮按钮，方便地调出清单计算标准，调用之前已经保存好的产品清单计算标准等。

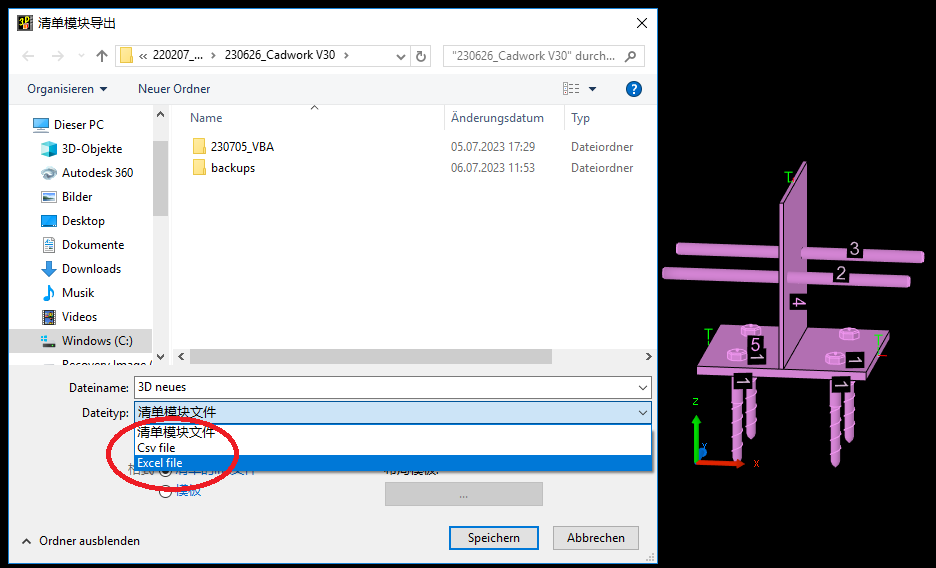

另外自V30开始，料单导出时可以不用同通过料单管理器，直接导出EXCEL格式(CSV格式在V29已经可以直接导出)。

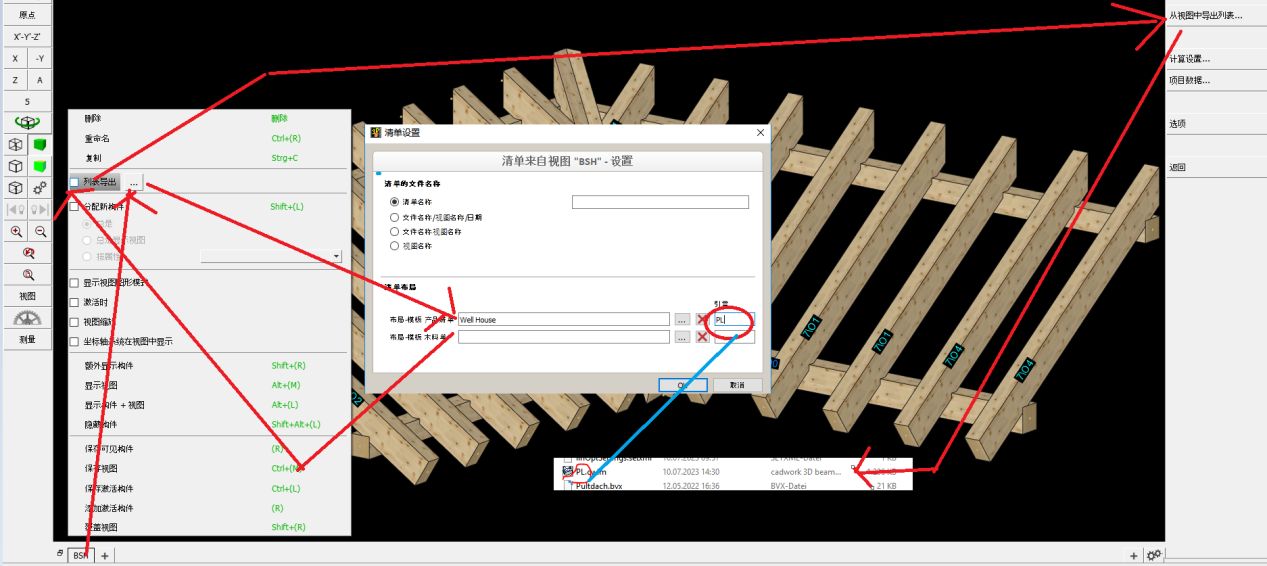

此外，还可以在视图界面设置料单导出属性(比如给导出料单的文件名加前缀，以区别生产料单PL及物料单SL)，并从料单导出的视图页面进行导出。

5.清单模块

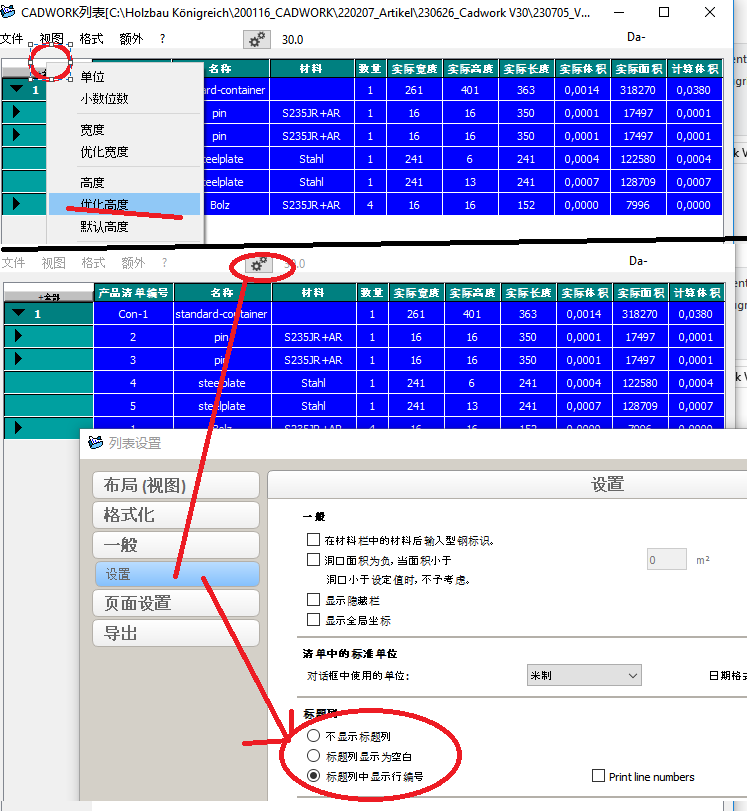

V30清单模块增加了标题行高自动优化功能，以及第一列显示设置功能。来决定第一列数字编号列是显示还是不显示。

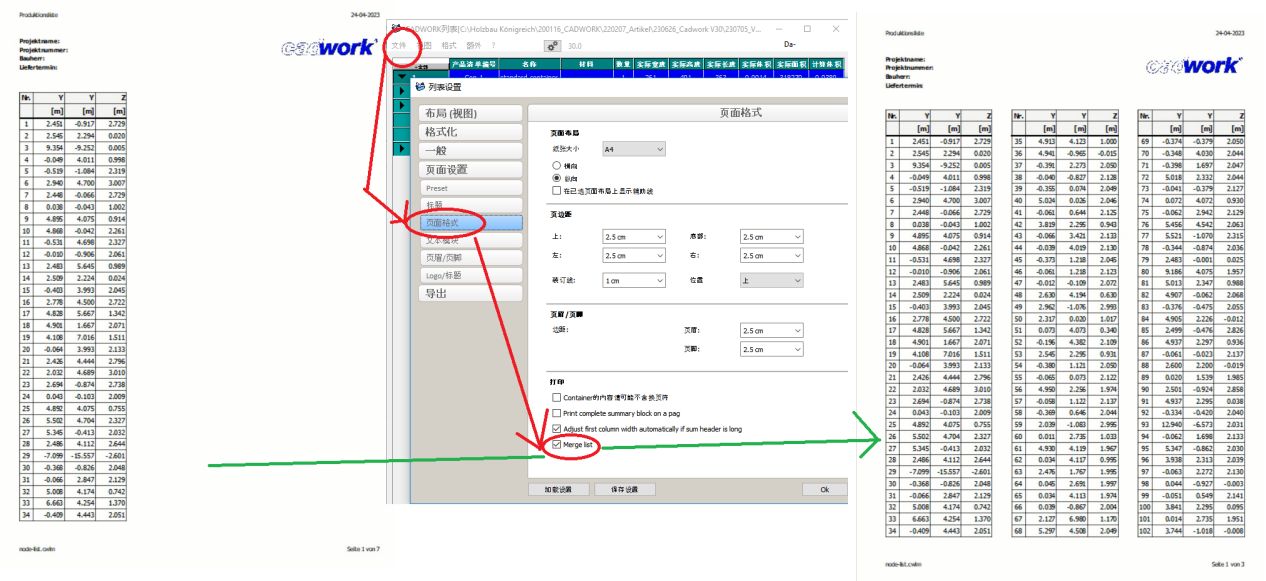

对于较窄的料单，V30里还引入了合并显示打印功能。

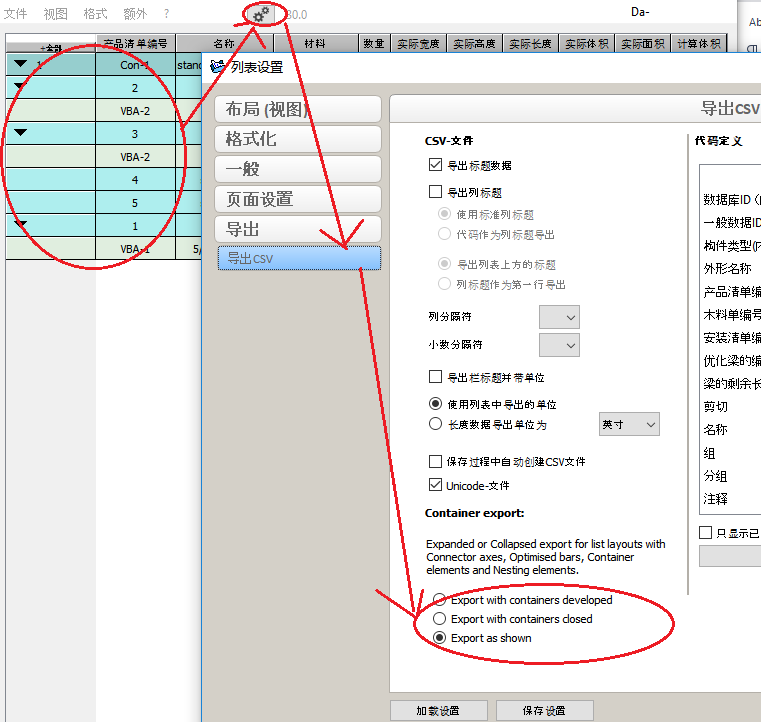

对于包含子项的料单导出，V30提供了CSV导出时，1.全部展开导出;2.全部收缩导出;3.按照当前视图导出3种选项。
